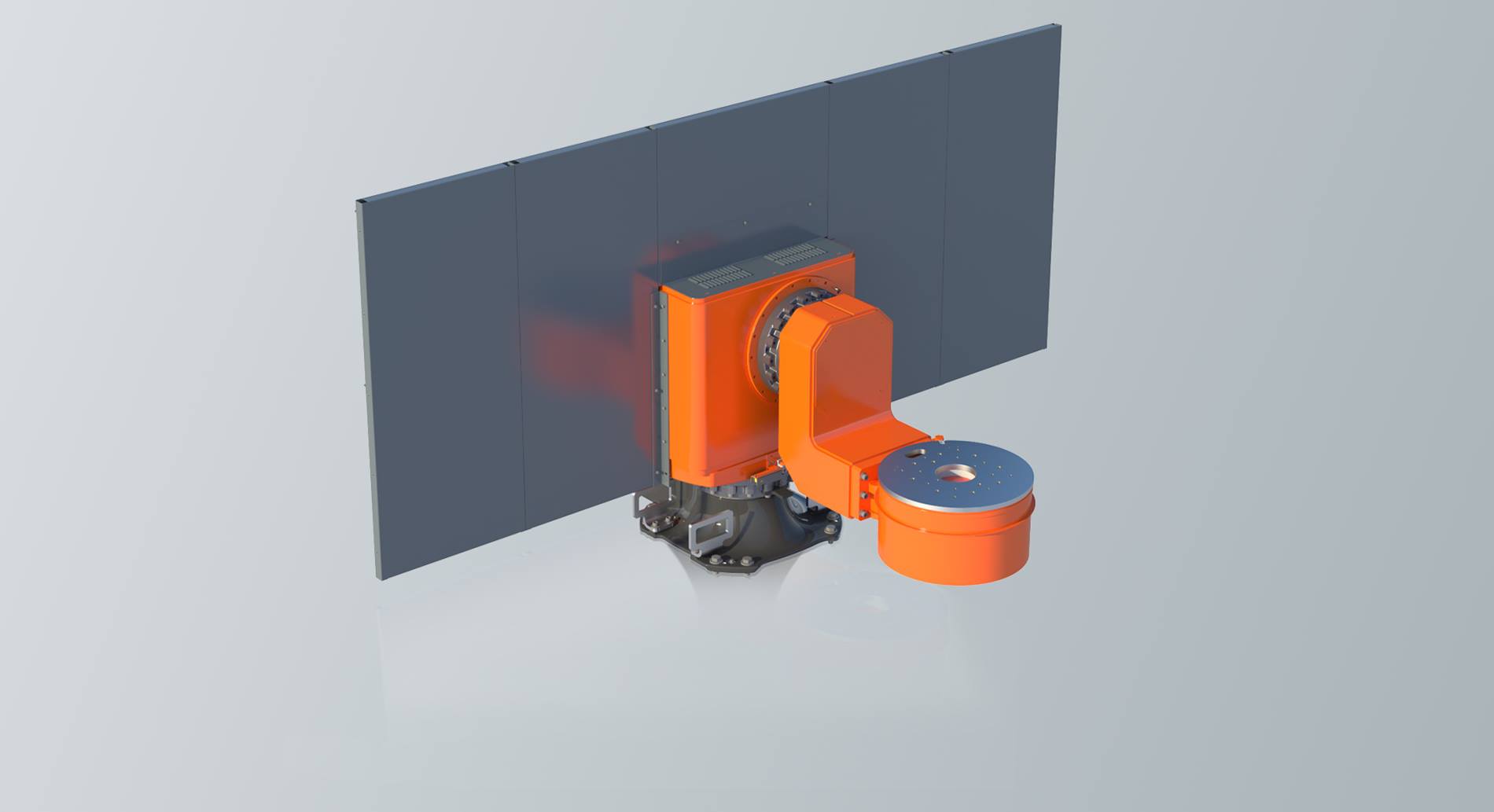

KP5-V2S2V 五轴定位设备

配有两个加工台的五轴定位设备 KP5-V2S2V 可购买负载能力为 500 和 1000 千克的型号。可以用它来旋转和摆动部件。因此，尤其对于高要求任务，能够始终实现理想的定位和可接近性。

五轴定位设备 KP5-V2S2V 的
优势：

  • 可选工具半径，因而灵活度高：
    可准确根据您的要求设计定位设备的尺寸。为此请从三种可用的工具半径中选择：600 mm、800 mm 和 1000 mm。
  • 规划简便：
    无论负载能力是多少，KP5-V2S2V 系列的所有定位设备都在同一工具半径下具有相同尺寸，并具有相同钻孔图。
  • 符合人体工学的进料高度：
    托盘高度为 700 mm，因此可轻松实现符合人体工学的进料高度。
  • 可靠位置传感器：
    通过可选购买的位置传感器，可采用可靠技术探测主旋转轴规定的工作位置。它可以最多用于安全等级 SIL3、4 类或性能级 e。
  • 电绝缘托盘：
    托盘标配为电绝缘。由此，尤其在保护气体焊时便于整合，并提高定位设备的使用寿命。
  • 出色的焊接性能：
    在 100 % 占空比下以最高达 1000 A 的电流进行焊接。

五轴定位设备 KP5-V2S2V
数据及选型对比：

定位设备 KP5-V2S2V500 KP5-V2S2V1000
额定负载能力，每侧500 千克1000 千克
工具半径600 mm
800 mm
1000 mm		600 mm
800 mm
1000 mm
进料高度700 mm700 mm
主旋转轴位置重复精度0.0023°0.0023°
摆动轴位置重复精度0.0023°0.0023°
托盘位置重复精度0.009°0.009°
主旋转轴旋转范围± 185° ± 185°
摆动轴旋转范围± 185° ± 185°
带拖链系统的托盘旋转范围± 210° ± 210°
不带拖链系统的托盘旋转范围无限无限
主旋转轴转动时间 (180°)4.0 s3.4 s
摆动轴转动时间 (180°)2.8 s3.0 s
托盘转动时间 (180° / 360°)1.6 s / 2.8 s 3.2 s / 5.5 s
可选：额定焊接电流 (100 % 占空比)，无限旋转500 A / 1000 A500 A / 1000 A
可选：额定焊接电流 (60 % 占空比)，无限旋转590 A / 1180 A
 590 A / 1180 A

请在此下载 KUKA 定位装置和线性滑轨的产品手册：
